Et si vous deviniez un peu ?

bouchon de culasse !

JRG a écrit:bouchon de culasse !

Salut

Exact. Permet de compresser le ressort pour enlever le bouchon de culasse qui tient par un quart de tour.
Il y a beaucoup de carabines de chasse équipées de ce genre de culasse.

Explications en images


https://www.youtube.com/watch?v=IZsx5HXKeAs&feature=youtu.be

D'accord c'est exact, mais j'ai gagné quoi ?

En fait cette "rondelle " à non seulement l'utilité de permettre le démontage du percuteur coté gauche de la crosse , mais en plus elle permettait sur le côté droit de la crosse d'identifier l'unité d'appartenance ou le régiment d'attribution et retournée elle portait un poinçon de contrôle ,souvent un nombre ,sur la face "d'origine " apparente il était gravé le sigle de l'unité on dit que l'arme était régimentée . Pour cacher l'appartenance de l'arme ,on retournait cette rondelle .Il n'y avait plus que le poinçon de contrôle d'apparent .

Il suffit de démonter cette rondelle côté droit de crosse pour retrouver l'unité d'appartenance ou le régiment ,pour cela une pince à clips ou circlipses àdeux doigts employée en mécanique permet de tourner cette rondelle comportant deux trous et de la retourner .

Dans le cas de fusils reconditionnés ou remodelés en Yougoslavie par exemple on trouve des crosses sans rondelles , mais avec un simple trou .Ou dans les modèles export ,les rondelles sont absentes et le trou servant à démonter le percuteur est fait dans le talon de crosse .

Dans certaines fabrications par exemple la Kar 98a sur le premier type il n'y avait ni pastille de crosse ni stries de préhension sous la hausse et l'arme était matriculée sur le dessus de la plaque de couche

dans les armes de troisieme type , il y avait une rondelle de démontage de percuteur sur le coté droit de la crosse et des stries de préhension sous la hausse ,mais pas de pastille de matriculation ,le matricule était gravé sur le bois .


voici comment démonter la fameuse rondelle droite, et peut ètre aurez vous l'heureuse surprise de savoir à quellle unité appartenait votre arme !

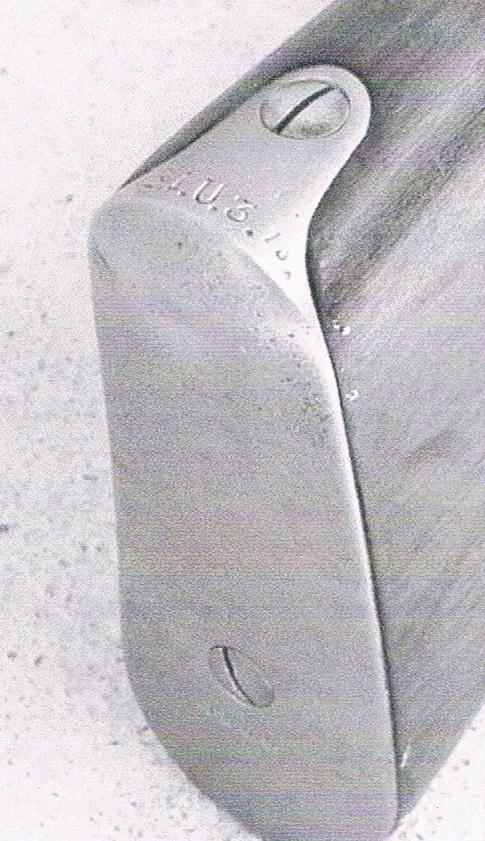

Dans ce cas l'arme était matriculée sur le talon de crosse et la rondelle absente était remplacée par un trou sur le talon de la plaque de couche .

Sachez également que le bois de crosse comporte une lettre gravée : un B pour Buche qui signifie Hètre , un R pour Ruster qui signifie orme ,un N pour nussbaum = noyer et plus rarement du bouleau =Birke =Bk.

Donc si vous trouvez cette lettre , vous saurez maintenant dire si c'est du noyer ou du hètre teinté .



ici c'est du hètre ..




La fameuse rondelle de matriculation à droite de la crosse et rondelle de démontage à gauche et la rondelle de démontage de percuteur sur une arme matriculée sur le talon de plaque de couche




La fameuse rondelle de droite matriculée .

Voila vous en savez un peu plus . Neltir .

Sur le Mauser Suédois , il n'y avait pas de rondelle de démontage du percuteur à gauche de la crosse , mais une rondelle de matricule sur la droite et cette rondelle reprenait les alésages mini et maxi du canon .Sur la crosse il y avait les deux couronnes royales ,pourquoi deux? et bien parce que il y avait le roi et la reine !

Quel est ce fusil :

Troupes Alpines ?
Artillerie ?
Europe centrale ?

Ça m'a tout l'air d'être un Arisaka Japonais, mais il doit avoir quelque chose de particulier, on dirait qu'il est "Take Down" ?

Amicalement, JP2.

Arisaka type 2

Et bien, ma devinette était beaucoup plus facile pour vous que je ne le pensais, je vous ai sous estimé, vous êtes quand même très fort.
Bravo à vous, vous êtes incollables,
c'est bien un Arisaka , japonais, take down pour être plus facilement transporté en avion

http://www.euroarms.net/rarities/arisaka/arisaka-2.htm

il ya de vrai spécialistes

C'était le Take Down qui me gènait un peu

Ah JP2

C'est Enora qui a trouvé !
Un peu trop forte... Va falloir que nous révisions un max pour tenir la distance

Oui, Enora est très forte...

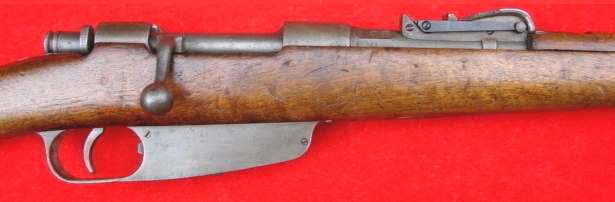

Et celui-là :

C'est pas un Mannlicher Après pour le modèle je n'en sais rien du tout , déjà que je ne suis pas certain de la marque......

Ça y ressemble, mais ce n'est pas un Mannlicher !

Bien d'autres ont emprunté le magasin devant le pontet qui à l'origine était une caractéristique du Mannlicher, cas du Mosin-Nagant par exemple.

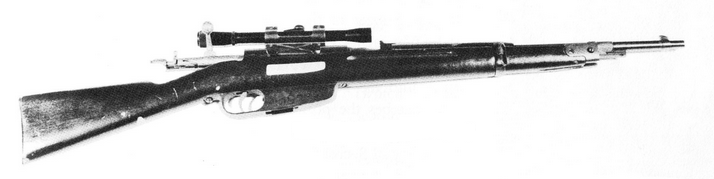

Cette arme à beaucoup fait parler d'elle le 22 Novembre 1963 à Dallas, c'est une "Mannlicher" version Carcano ! C'est un Carcano.

Ce fusil est un Carcano version mousqueton modèle 1891/24.

Il ne peut pas être qualifié de "Mannlicher" pour la simple raison que le modèle Mannlicher de l'époque, le 1888 était un réarmement linéaire (comme Blaser, mais en mieux ). Ce n'est qu'en 1893, qu'apparaît un Mannlicher ressemblant au mécanisme carcano, il était destiné à l'armée Roumaine.

Amicalement, JP2.

Merci JP2 pour ces précisions non négligeables.
Le nom de Mannlicher ayant été associé à tort à Carcano dans le language populaire.

Keiler, c'est avec cette arme qu'a été assassiné J.F. Kennedy ?

KEILER a écrit:Merci JP2 pour ces précisions non négligeables.
Le nom de Mannlicher ayant été associé à tort à Carcano dans le language populaire.

La dénomination Mannlicher truc chouète nous vient des Ricains qui sont fous de Mannlicher, surtout 1903 !

Ils appellent également notre mousqueton Berthier ==> Mannlicher-Berthier.

A noter également que le Carcano est un des rares fusils à avoir un pas de rayures progressif, ça ne devait pas aider à la simplification d'usinage du canon !

Amicalement, JP2.

Ah Ok ! ils se souciaient d'une montée en vitesse progressive de la rotation de la balle.
Parait'il que la précision des alésages était très médiocre sur ces fusils. !?

Jeune chasseur 25 a écrit:Keiler, c'est avec cette arme qu'a été assassiné J.F. Kennedy ?

Lee Harvey Oswald assassin présumé de Kennedy a été accusé du meurtre avec sa carabine Carcano
