Aide démontage Charlin
Sam 4 Jan 2020 - 11:42
Bonjour et bonne année à tous,
ma mère (divorcée) possède 2 fusils à la maison :
- un IAB Tiger calibre 12 (superposé) qui appartenait à mon père
- un Charlin (modèle inconnu) calibre 16 (juxtaposé) qui lui appartenait
Je ne suis pas chasseur et mes parents ne le sont plus depuis longtemps. Ma mère souhaite donc vendre les 2 fusils et je l'aide dans ce sens. Avant de pouvoir les estimer, il faut pouvoir connaitre le modèle exact.
Pour celui de mon père, on a à priori toutes les infos, bien que je ne trouve aucun fusil de ce modèle en vente sur internet, difficile donc de se faire une idée du prix.
Par mesure de sécurité, ma mère avait demandé à un de mes copains de démonter les fusils. Il avait réussi pour l'IAB mais ne savait pas comment démonter le Charlin.
En parcourant ce forum, je suis tombé sur ce post dont je mets un extrait :
Grâce à Halifax, j'ai réussi à enlever la culasse du fusil. Cependant, cela ne m'avance pas des masses car à priori il faut retirer les canons pour identifier le modèle et là, je cale. Je tente en vain d'appuyer sur la longue languette comme indiqué mais cela ne la fait pas basculer sur son axe et j'ai peur de forcer (je suppose qu'elle doit faire désolidariser les canons du bois). (cf image)
Je remercie ceux qui ont eu le courage de me lire jusqu'ici.Si vous avez la gentillesse de me répondre, évitez les termes trop techniques car n'étant pas chasseur, je ne connais pas tous les éléments techniques.
Merci à vous.
TCK
NB : je vais une fois par an à la bécasse avec mes potes mais mon attrait pour la chasse s'arrête là ;-)
ma mère (divorcée) possède 2 fusils à la maison :
- un IAB Tiger calibre 12 (superposé) qui appartenait à mon père
- un Charlin (modèle inconnu) calibre 16 (juxtaposé) qui lui appartenait
Je ne suis pas chasseur et mes parents ne le sont plus depuis longtemps. Ma mère souhaite donc vendre les 2 fusils et je l'aide dans ce sens. Avant de pouvoir les estimer, il faut pouvoir connaitre le modèle exact.
Pour celui de mon père, on a à priori toutes les infos, bien que je ne trouve aucun fusil de ce modèle en vente sur internet, difficile donc de se faire une idée du prix.
Par mesure de sécurité, ma mère avait demandé à un de mes copains de démonter les fusils. Il avait réussi pour l'IAB mais ne savait pas comment démonter le Charlin.
En parcourant ce forum, je suis tombé sur ce post dont je mets un extrait :
HALIFAX82 a écrit:Bonjour ,
mais il y a eu aussi des Charlin " petite clé " , trés comparables d'aspect et de mécanisme au modéle
de la gamme " R " de chez Darne ( décliquetage de la culasse en fond de rails par un petit ergot qui dépasse en partie arrière de la culasse et en dessous)
la clé en est différente , identique à celle du Darne série " R " , assez longue et plus fine que sur le modèle grande clé.
par ailleurs , sur ces modèles petite clé ( peu produits , néanmoins) on ne trouve pas sur la face avant de la culasse la cuvette de recouvrement des canons.
Donc , il faudrait savoir déja si ton Charlin est un petite ou grande clé ( je te souhaite bien sûr que ce soit de ce dernier modèle )
pour faire court :
si c'est petite clé : recul de la culasse en fond de rail en butée en laissant la clé levée
ré-avancer d'un 1/2 cm environs
passer l'index entre le col de crosse et le dessous de la queue de culasse ( c'est étroit) il y a un petit ergot sur lequel il suffit d'appuyer de bas en haut
on entend un déclic : la culasse est décliquetée et peut alors sortir de ses rails par l'arrière , en prenant garde de ne pas griffer la crosse
une fois la culasse enlevée, appuyer entre les rails sur la tête du long verrou plat qui s'y trouve
et qui va basculer sur son axe( partie striée) les canons se trouvent alors dévérrouillés
taper vigoureusement du plat de la main sur la plaque de couche en tenant le fusil sous le bras : les canons sortent de leurs crochets.
A ce stade : ton Charlin petite clé est défait ( on dit pas démonté) en 3 parties : culasse , faisceau des canons et ensemble crosse,table et bois du devant qui sont solidaires.
Cordialement ,
HALIFAX82
Grâce à Halifax, j'ai réussi à enlever la culasse du fusil. Cependant, cela ne m'avance pas des masses car à priori il faut retirer les canons pour identifier le modèle et là, je cale. Je tente en vain d'appuyer sur la longue languette comme indiqué mais cela ne la fait pas basculer sur son axe et j'ai peur de forcer (je suppose qu'elle doit faire désolidariser les canons du bois). (cf image)
Je remercie ceux qui ont eu le courage de me lire jusqu'ici.Si vous avez la gentillesse de me répondre, évitez les termes trop techniques car n'étant pas chasseur, je ne connais pas tous les éléments techniques.
Merci à vous.
TCK
NB : je vais une fois par an à la bécasse avec mes potes mais mon attrait pour la chasse s'arrête là ;-)
585Palombe
- Nombre de messages : 404
Age : 57
Localisation : 000
Date d'inscription : 04/07/2015
Re: Aide démontage Charlin
Sam 4 Jan 2020 - 18:42
Salut,

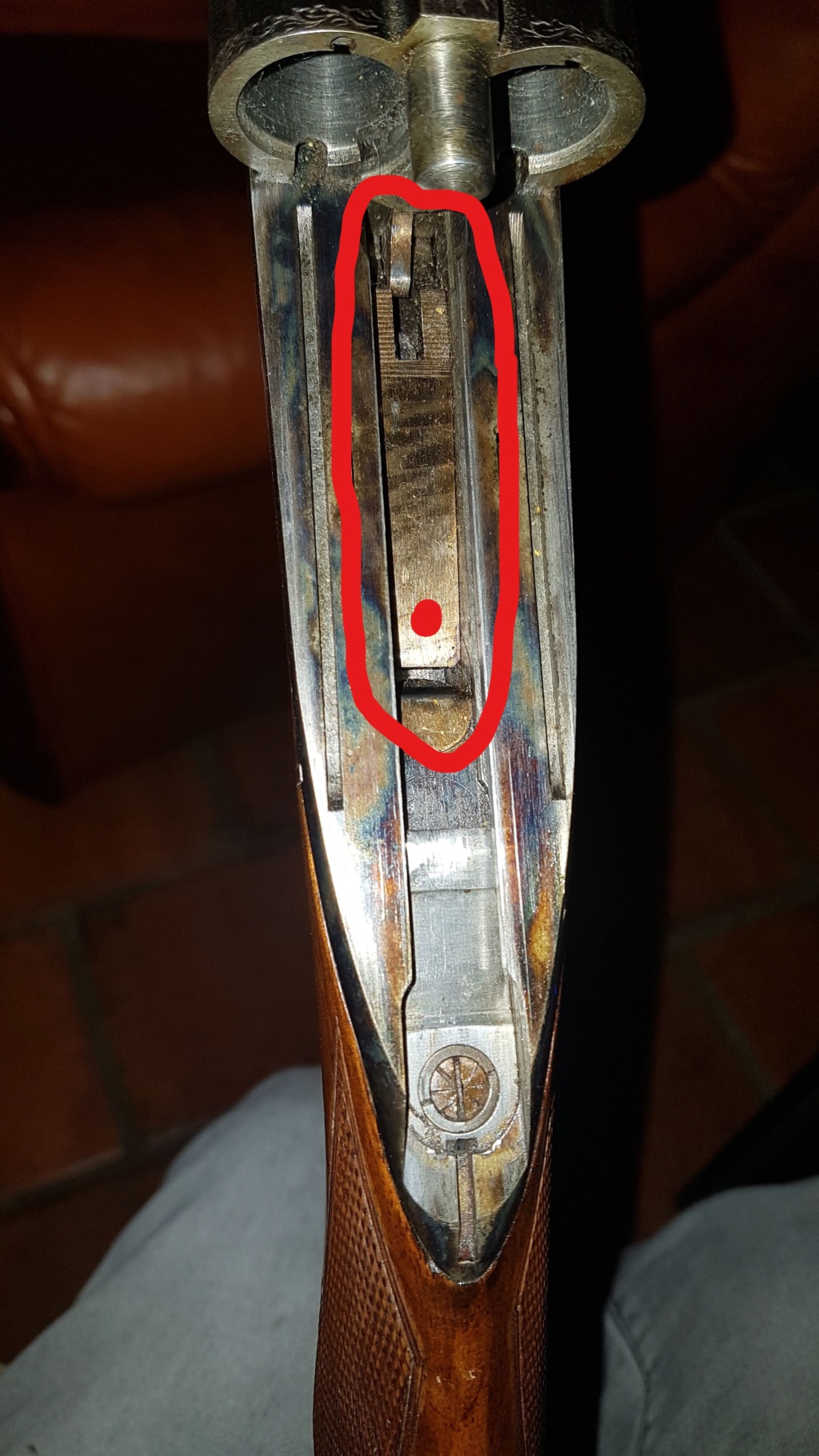

La lame ressort c'est ce que tu as entouré en rouge sur ta 1e photo. Pour la faire basculer et déverrouiller le canon, tu appuies sur le côté strié.
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Sam 4 Jan 2020 - 22:18
Moi j'appuyais là ou j'ai mis le point rouge, je me trompais donc. Je ne retourne pas chez ma mère avant un moment. Je vais tenter de la motiver à essayer par elle même, après tout c'est son fusil
Merci pour ton retour.
Mon collègue me dit que la crosse lui parait raccourcie, penses-tu que ça peut être le cas ou c'est juste le modèle original ?
(Il est né 10 ans après l'achat du fusil, il ne connait donc pas forcément ces modèles)
NB : pour le fusil de mon père c'est réglé, il a changé d'avis et a souhaité le récupérer pour l'offrir à un jeune chasseur. J'aurais bien aimé connaitre le prix de ce fusil aujourd'hui
Merci pour ton retour.
Mon collègue me dit que la crosse lui parait raccourcie, penses-tu que ça peut être le cas ou c'est juste le modèle original ?
(Il est né 10 ans après l'achat du fusil, il ne connait donc pas forcément ces modèles
)NB : pour le fusil de mon père c'est réglé, il a changé d'avis et a souhaité le récupérer pour l'offrir à un jeune chasseur. J'aurais bien aimé connaitre le prix de ce fusil aujourd'hui
- WALKERNouveau membre
- Nombre de messages : 6
Age : 60
Localisation : SAIGNEVILLE
Date d'inscription : 08/04/2011
FUSIL MARLIN
Sam 11 Jan 2020 - 22:31
BJ CE FUSIL EST UN DARNE JUSTAPOSEE CAL 16 IL DOIT Y AVOIR UN NUMERO CDT
- SeizechasseNouveau membre
- Nombre de messages : 2
Age : 21
Localisation : Toulouse
Date d'inscription : 12/01/2020
Re: Aide démontage Charlin
Dim 12 Jan 2020 - 10:24
Bonjour, je connais plutôt bien le démontage des fusils Darne modèle R et ton Charlin y ressemble beaucoup, donc pour démonter les Canon il faut pousser sur la partie strié de la languette et si elle ne bouge pas tu peux taper doucement avec un marteau et un tournevis , mais je sais qu il y a aussi eu des Charlin avec un bouton quadrillé sur le bois sous le Canon et il fallait appuyer dessus et pousser les canons en même temps pour les démonter, mais je pense que le tiens n est pas de ce modèle.
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Dim 12 Jan 2020 - 15:13
Darne est une marque tout comme Charlin ?
Sur le fusil, il n'y a que la mention Charlin et pas Darne. Je ne rentre avant plusieurs mois chez ma mère, je n'ai donc pas l'occasion de tester les différentes méthodes de démontage pour le moment.
Sur le fusil, il n'y a que la mention Charlin et pas Darne. Je ne rentre avant plusieurs mois chez ma mère, je n'ai donc pas l'occasion de tester les différentes méthodes de démontage pour le moment.
- SeizechasseNouveau membre
- Nombre de messages : 2
Age : 21
Localisation : Toulouse
Date d'inscription : 12/01/2020
Re: Aide démontage Charlin
Dim 12 Jan 2020 - 16:39
Oui Darne et charlin sont 2 marques différentes, normalement on trouve la mention Charlin sur la plaque de couche de la crosse et sur la clef d ouverture mais c est un poinçon très petit dans un ovale
FF82Cerf
1000 Messages- Nombre de messages : 1535
Age : 73
Localisation : Tarn-et-Garonne 82000 MONTAUBAN
Date d'inscription : 26/01/2015
Re: Aide démontage Charlin
Dim 12 Jan 2020 - 16:41
Bonjour Tck-lt,
tu es sûr que c'est un Charlin ? On dirait un Darne du début du 20ème siècle, sur lequel on aurait rajouté une plaque de couche de Charlin.
Je n'arrive pas à lire ce qui est inscrit sur la clé de culasse. Peux-tu le préciser ?
Par ailleurs, je ne comprends pas les inscriptions des certificats. Celui qui est noté "Darne Charlin" est très surprenant. Cela doit vouloir dire "système Darne ou Charlin". Cela peut laisser sous-entendre qu'il ne s'agit ni d'un Darne ni d'un Charlin, mais d'une copie d'une arme de l'une de ces maisons. Mais je peux me tromper !!!
Merci. Cordialement,
FF82
tu es sûr que c'est un Charlin ? On dirait un Darne du début du 20ème siècle, sur lequel on aurait rajouté une plaque de couche de Charlin.
Je n'arrive pas à lire ce qui est inscrit sur la clé de culasse. Peux-tu le préciser ?
Par ailleurs, je ne comprends pas les inscriptions des certificats. Celui qui est noté "Darne Charlin" est très surprenant. Cela doit vouloir dire "système Darne ou Charlin". Cela peut laisser sous-entendre qu'il ne s'agit ni d'un Darne ni d'un Charlin, mais d'une copie d'une arme de l'une de ces maisons. Mais je peux me tromper !!!
Merci. Cordialement,
FF82
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Dim 12 Jan 2020 - 17:02
La clé de la culasse c'est qui sert à ouvrir et fermer la culasse ? Je vois que j'ai laissé le numéro de série en évidence sur la photo de la culasse, c'est préférable de le cacher svp ?
Le fusil a été acheté dans les 1970 et il a été acheté neuf il me semble (bon je peux me tromper, je suis né en 82) il n'est donc pas si vieux que tu le penses à priori.
Un de mes collègues chasseurs trouve la crosse plus courte qu'à l'habitude, peut-être que ceci expliquerait la plaque de couche Charlin qui n'est peut-être pas d'origine.
seizechasse>je vais croiser ma mère à un match samedi prochain, je vais lui demander de me ramener la culasse et je vais reprendre des photos en détail
Le fusil a été acheté dans les 1970 et il a été acheté neuf il me semble (bon je peux me tromper, je suis né en 82
) il n'est donc pas si vieux que tu le penses à priori. Un de mes collègues chasseurs trouve la crosse plus courte qu'à l'habitude, peut-être que ceci expliquerait la plaque de couche Charlin qui n'est peut-être pas d'origine.
seizechasse>je vais croiser ma mère à un match samedi prochain, je vais lui demander de me ramener la culasse et je vais reprendre des photos en détail
- FF82Cerf1000 Messages
- Nombre de messages : 1535
Age : 73
Localisation : Tarn-et-Garonne 82000 MONTAUBAN
Date d'inscription : 26/01/2015
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 11:24
Oui, la clé de culasse est la tige avec oreilles qui permet d'ouvrir la culasse. Sur le dessus de cette clé, tu vas trouver sûrement une indication. Je me demande si tu ne vas pas trouver "HALIFAX", car la pièce métallique séparative du bois de devant et de la crosse est droite comme sur les Halifax. Si tel est le cas, il s'agirait d'un DARNE et non d'un Charlin.
Pour le démontage, il faut effectivement appuyer avec un tournevis ou autre sur les stries de la longue pièce située sous la culasse. Quand c'est fait, il est inutile de continuer à appuyer. Prendre avec la main gauche le haut du canon, avec la main droite la crosse, fusil vertical, et taper doucement sur un sol ou une table dotées de moquette ou autre amortisseur (carton épais par exemple). L'ensemble va se désolidariser et tu auras une moitié dans chacune des mains. Là, tu pourras lire les indications de la partie plate des canons, et tu devrais trouver ce que tu cherches. Si tel est le cas, cela intéressera pas mal de monde sur le forum.
Cordialement,
FF82
Pour le démontage, il faut effectivement appuyer avec un tournevis ou autre sur les stries de la longue pièce située sous la culasse. Quand c'est fait, il est inutile de continuer à appuyer. Prendre avec la main gauche le haut du canon, avec la main droite la crosse, fusil vertical, et taper doucement sur un sol ou une table dotées de moquette ou autre amortisseur (carton épais par exemple). L'ensemble va se désolidariser et tu auras une moitié dans chacune des mains. Là, tu pourras lire les indications de la partie plate des canons, et tu devrais trouver ce que tu cherches. Si tel est le cas, cela intéressera pas mal de monde sur le forum.
Cordialement,
FF82
- InvitéInvité
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 12:18
Bonjour,
Ce fusil ne semble pas être un vrai Charlin:
1: le demontage de la culasse des Charlin demande un vrai savoir faire armurier et des outils
2: la culasse des vrais Charlin recouvre lègérement l'arrière des canons un peu comme le verrou tuile des Damon Petrick ce qui renforce cette partie
3: la table est plus épaisse que celle des Darne
4: la culasse coulisse sur roulements à billes ce qui la rend plus souple à manoeuvrer que celle d'un Darne
5: les canons etaient de type demi-bloc et non fréttés comme chez Darne
6: tout le système est différent des Darne hormis le principe de la culasse linéaire coulissante
Si votre fusil n'a pas ces caractéristiques c'est soit une copie soit un Darne auquel il ressemble beaucoup ou une copie de Darne (il y en a eu).
Unbon vrai armurier pourra vous renseigner.
Ce fusil ne semble pas être un vrai Charlin:
1: le demontage de la culasse des Charlin demande un vrai savoir faire armurier et des outils
2: la culasse des vrais Charlin recouvre lègérement l'arrière des canons un peu comme le verrou tuile des Damon Petrick ce qui renforce cette partie
3: la table est plus épaisse que celle des Darne
4: la culasse coulisse sur roulements à billes ce qui la rend plus souple à manoeuvrer que celle d'un Darne
5: les canons etaient de type demi-bloc et non fréttés comme chez Darne
6: tout le système est différent des Darne hormis le principe de la culasse linéaire coulissante
Si votre fusil n'a pas ces caractéristiques c'est soit une copie soit un Darne auquel il ressemble beaucoup ou une copie de Darne (il y en a eu).
Unbon vrai armurier pourra vous renseigner.
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 13:00
Winch86 a écrit:Bonjour,
Ce fusil ne semble pas être un vrai Charlin:
1: le demontage de la culasse des Charlin demande un vrai savoir faire armurier et des outils
De ce que j'ai trouvé sur internet (et indiqué dans un de mes posts) : quand il s'agit d'un Charlin grande-clé il faut un spécaliste, par contre, à priori, pour un Charlin petite-clé pas besoin d'un armurier
Qu'est-ce-que la table svp ?
FF82>dès que j'ai l'info pour la clé de culasse, je la communique.
Je vous remercie tous en tout cas d'investiguer à mes côtés, je vois que ce fusil vous interroge.
Cette plaque de crosse estampillée Charlin parait étrange. Soit elle vient élégamment masquer une modification de la crosse soit elle est là pour tromper l'acheteur à l'origine. Je doute que mon père se serait fait berner sur le sujet mais sait-on jamais.
Ce papier avec cette double appellation interpelle également.
Dernière question : à quoi sert le petit "levier" qui se situe sur la culasse svp de la photo ci-dessous svp
Merci
- FF82Cerf1000 Messages
- Nombre de messages : 1535
Age : 73
Localisation : Tarn-et-Garonne 82000 MONTAUBAN
Date d'inscription : 26/01/2015
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 13:56
Il s'agit de la sécurité. En position horizontale, tu peux tirer : en position verticale, c'est en sécurité.
FF82
FF82
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 14:08
Ok, merci pour l'info
- InvitéInvité
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 14:20
J'oubliai, si votre fusil est un Charlin les canons se démontent en poussant sur le poussoir situé devant le pontet et en chassant les canons vers l'arriere. Pas de poussoir de verrou de canon pas un Charlin ou alors modèle que je ne connais pas. Pour moi votre fusil est un Darne ou une des nombreuses copies de Darne. De plus la plupart des Charlin ont le nom Charlin gravé dans un ovale de taille variable (en fonction des finitions et dates de production) entre les oreille de la clé d'ouverture.
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 14:24
Bon, c'est un Charlin. Je viens de zoomer sur la clé de culasse que j'ai en photo en vue du dessus. C'est pas net net (zoom oblige) mais on distingue bien la marque Charlin :
Je ne sais pas comment j'ai pu passer à côté quand j'ai démonté la culasse
Edit :
Je remets l'extrait de mon premier post :
Le fusil de ma mère doit être le modèle Charlin que cite HALIFAX82. Qu'est-ce-que la cuvette de recouvrement svp ?
Je ne sais pas comment j'ai pu passer à côté quand j'ai démonté la culasse
Edit :
Je remets l'extrait de mon premier post :
HALIFAX82 a écrit:
mais il y a eu aussi des Charlin " petite clé " , trés comparables d'aspect et de mécanisme au modéle
de la gamme " R " de chez Darne ( décliquetage de la culasse en fond de rails par un petit ergot qui dépasse en partie arrière de la culasse et en dessous)
la clé en est différente , identique à celle du Darne série " R " , assez longue et plus fine que sur le modèle grande clé.
par ailleurs , sur ces modèles petite clé ( peu produits , néanmoins) on ne trouve pas sur la face avant de la culasse la cuvette de recouvrement des canons.
Le fusil de ma mère doit être le modèle Charlin que cite HALIFAX82. Qu'est-ce-que la cuvette de recouvrement svp ?
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 14:37
Je comprends par contre votre étonnement quand je vois ça : http://www.dogsanddoubles.com/2013/02/this-weeks-good-shotguns-powered-by-gunsinternational-com/
Le fusil est en tous points identiques et pourtant celui du lien est un "16 Darne Halifax" (et c'est bien mis Halifax sur la clé de culasse)
Edit : j'ai trouvé une différence. Ce qui recouvre les canons est différent. Sur le Darne (cf lien ci-dessus), cela prolonge la culasse et "plonge" au milieu des 2 canons. Sur le mien, cela reste dans le prolongement de la culasse et cela semble aller jusqu'au bout des canons.
Le fusil est en tous points identiques et pourtant celui du lien est un "16 Darne Halifax" (et c'est bien mis Halifax sur la clé de culasse)
Edit : j'ai trouvé une différence. Ce qui recouvre les canons est différent. Sur le Darne (cf lien ci-dessus), cela prolonge la culasse et "plonge" au milieu des 2 canons. Sur le mien, cela reste dans le prolongement de la culasse et cela semble aller jusqu'au bout des canons.
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 16:21
Je vois que @HALIFAX82 est un spécialiste des DARNE HALIFAX, peut-être a-t-il une idée sur celui-ci svp ? (je viens de voir qu'on pouvait mentionner un membre)
- 585Palombe
- Nombre de messages : 404
Age : 57
Localisation : 000
Date d'inscription : 04/07/2015
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 21:52
https://www.pressreader.com/france/armes-de-chasse/20180330/281741269999527
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 22:02
585 a écrit:https://www.pressreader.com/france/armes-de-chasse/20180330/281741269999527
ce serait Charlin qui serait venu apposer sa marque sur un Darne "nu" de toute marque de fabrique ?
Pour le coup, tout le monde ici aurait raison ;-)
- 585Palombe
- Nombre de messages : 404
Age : 57
Localisation : 000
Date d'inscription : 04/07/2015
Re: Aide démontage Charlin
Lun 13 Jan 2020 - 23:10
Salut,
Le numéro de série de l'arme commence-t-il par AA ?
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Mar 14 Jan 2020 - 6:47
Non 44
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Mar 21 Juil 2020 - 16:15
Bon, 6 mois après, on a enfin réussi à le démonter.
Voici une image :
ça vaut le coup de se déplacer chez un armurier pour le vendre svp ?
Merci
Voici une image :
ça vaut le coup de se déplacer chez un armurier pour le vendre svp ?
Merci
InsulaireModérateur3000 Messages- Nombre de messages : 8614
Age : 56
Localisation : Ecosse
Date d'inscription : 22/04/2012
Re: Aide démontage Charlin
Mar 21 Juil 2020 - 17:11
tck-lt a écrit:Bon, 6 mois après, on a enfin réussi à le démonter.
Voici une image :
ça vaut le coup de se déplacer chez un armurier pour le vendre svp ?
Merci
Pourquoi ne pas le mettre en vente sur les petites annonces de Passion la Chasse?
https://www.passionlachasse.com/f29-armes-et-munitions
_________________
Amicalement,
- tck-ltPerdreau
- Nombre de messages : 13
Age : 42
Localisation : Rennes
Date d'inscription : 04/01/2020
Re: Aide démontage Charlin
Mar 21 Juil 2020 - 17:21
On n'est pas obligé de passer par un pro ?
Nous n'avons aucune idée de la valeur du fusil en plus
Nous n'avons aucune idée de la valeur du fusil en plus
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
