MERKEL 117 E
Ven 10 Nov 2017 - 13:10
Bonjour,
Je me présente marcou 13014 chasseur provençal depuis toujours j'ai la soixantaine et je passe mes journée à rénover des fusils quand je suis pas à la chasse bien attendu.
Je suis actuellement sur un 117 E de chez MERKEL qui doit être surement aussi ancien que moi.
Je rencontre un problème de dépose de la crosse (anglaise) une fois les vis et pontet déposés la crosse bute sur mécanisme quand j'essaye de la retirer de sa bascule, cette dernière se désolidarise à peu près d'1 centimètre puis plus rien ça bloque donc je fait appel à vos connaissances pour m'éclairer ou m'aider à faire cette operation.
Merci à tous pour votre soutien
Je me présente marcou 13014 chasseur provençal depuis toujours j'ai la soixantaine et je passe mes journée à rénover des fusils quand je suis pas à la chasse bien attendu.
Je suis actuellement sur un 117 E de chez MERKEL qui doit être surement aussi ancien que moi.
Je rencontre un problème de dépose de la crosse (anglaise) une fois les vis et pontet déposés la crosse bute sur mécanisme quand j'essaye de la retirer de sa bascule, cette dernière se désolidarise à peu près d'1 centimètre puis plus rien ça bloque donc je fait appel à vos connaissances pour m'éclairer ou m'aider à faire cette operation.
Merci à tous pour votre soutien
- marcou13014Perdreau
- Nombre de messages : 24
Age : 67
Localisation : Marseille
Date d'inscription : 29/04/2017
Re: MERKEL 117 E
Ven 22 Déc 2017 - 9:32
Bonjour,
Toujours pas d'un inconditionnel des armes MERKEL pouvant m'aider.
HELP!!!!
Je vous attends
Merci
Toujours pas d'un inconditionnel des armes MERKEL pouvant m'aider.
HELP!!!!
Je vous attends
Merci
- SgarababiBécasse
- Nombre de messages : 224
Age : 72
Localisation : Roquebrune Cap-Martin
Date d'inscription : 03/04/2016
Re: MERKEL 117 E
Sam 23 Déc 2017 - 12:33
Bonjour,
j'ai eu autrefois le même problème avec un 117. De mémoire, vous avez une vis sous la clé à enlever, sinon en enlevant le pontet il y en a une autre dessous. Désolé de l'imprécision mais il y a 30 ans de çà... tenez-nous au courant, j'ai un copain qui en a un, éventuellement je pourrais jeter un oeil.
Cordialement.
j'ai eu autrefois le même problème avec un 117. De mémoire, vous avez une vis sous la clé à enlever, sinon en enlevant le pontet il y en a une autre dessous. Désolé de l'imprécision mais il y a 30 ans de çà... tenez-nous au courant, j'ai un copain qui en a un, éventuellement je pourrais jeter un oeil.
Cordialement.
- marcou13014Perdreau
- Nombre de messages : 24
Age : 67
Localisation : Marseille
Date d'inscription : 29/04/2017
Re: MERKEL 117 E
Dim 24 Déc 2017 - 14:30
J'ai retiré toutes les vis qui solidarisent la crosse à la bascule mais toujours rien!
Est ce qu'une vis ferait le lien an tant que tirant de fixation de la crosse à la bascule mais sur le plan détaillé il n'y en a pas?
Il y a un HIC? quelque par mais ou!
Merci pour votre aide
- horace2002Cerf10 000 Messages
- Nombre de messages : 11332
Age : 66
Localisation : Belgique-Région wallonne
Date d'inscription : 13/10/2011
Re: MERKEL 117 E
Dim 24 Déc 2017 - 15:29
Le bois a peut-être "travaillé" avec le temps ???
Essayer de forcer un peu en tirant ???
Essayer de forcer un peu en tirant ???
- InvitéInvité
Re: MERKEL 117 E
Dim 24 Déc 2017 - 16:26
Envoie des photos, de près et bien faites, stp...
- SgarababiBécasse
- Nombre de messages : 224
Age : 72
Localisation : Roquebrune Cap-Martin
Date d'inscription : 03/04/2016
Re: MERKEL 117 E
Dim 24 Déc 2017 - 17:17
Bonjour,
avez-vous regardé sous le pontet ?
Cordialement.
avez-vous regardé sous le pontet ?
Cordialement.
- SgarababiBécasse
- Nombre de messages : 224
Age : 72
Localisation : Roquebrune Cap-Martin
Date d'inscription : 03/04/2016
Re: MERKEL 117 E
Lun 25 Déc 2017 - 12:16
Bonjour,
enlevez la vis qui retient le pontet et pivotez celui-ci pour le dégager. Vous trouverez dans son emplacement une vis de bonne section à enlever pour désolidariser le mécanisme de la crosse.
Coredialement.
enlevez la vis qui retient le pontet et pivotez celui-ci pour le dégager. Vous trouverez dans son emplacement une vis de bonne section à enlever pour désolidariser le mécanisme de la crosse.
Coredialement.
- marcou13014Perdreau
- Nombre de messages : 24
Age : 67
Localisation : Marseille
Date d'inscription : 29/04/2017
Re: MERKEL 117 E
Mar 26 Déc 2017 - 11:18
Bonjour a tous,
Merci pour vos retours.
J'ai retiré toutes les vis pontet déposé la crosse sort de son logement par l'arrière et coulisse d'un bon centimètre mais bute après sur quoi je ne sais pas? d'après vous est ce qu'une vis ferait le lien de la crosse et la bascule car je n'en vois pas!!
Un plan détaillé serai bienvenu car celui que j'ai consulté n'est pas trop clair
Merci encore
Merci pour vos retours.
J'ai retiré toutes les vis pontet déposé la crosse sort de son logement par l'arrière et coulisse d'un bon centimètre mais bute après sur quoi je ne sais pas? d'après vous est ce qu'une vis ferait le lien de la crosse et la bascule car je n'en vois pas!!
Un plan détaillé serai bienvenu car celui que j'ai consulté n'est pas trop clair
Merci encore
- SgarababiBécasse
- Nombre de messages : 224
Age : 72
Localisation : Roquebrune Cap-Martin
Date d'inscription : 03/04/2016
Re: MERKEL 117 E
Mar 26 Déc 2017 - 16:05
Bonjour,
Dans l'ordre :
dévissez la petite vis qui maintient le pontet. Enlever le pontet en le dévissant. Dévissez la grosse vis qui apparait sous le pontet. Maintenant, ôtez les deux vis qui retiennent le mécanisme (en avant de la détente). En faisant un peu jouer cette partie vous pourrez en désolidariser la crosse. Je viens de le faire, l'ensemble prend 5 minutes. Important : munissez vous d'un tournevis à la lame assez large mais fine pour la grosse vis du mécanisme, souvent difficile à débloquer. SVP tenez nous au courant.
Cordialement.
Dans l'ordre :
dévissez la petite vis qui maintient le pontet. Enlever le pontet en le dévissant. Dévissez la grosse vis qui apparait sous le pontet. Maintenant, ôtez les deux vis qui retiennent le mécanisme (en avant de la détente). En faisant un peu jouer cette partie vous pourrez en désolidariser la crosse. Je viens de le faire, l'ensemble prend 5 minutes. Important : munissez vous d'un tournevis à la lame assez large mais fine pour la grosse vis du mécanisme, souvent difficile à débloquer. SVP tenez nous au courant.
Cordialement.
- InvitéInvité
Re: MERKEL 117 E
Mar 26 Déc 2017 - 16:11
Achète occasion MERKEL 117 avec tête de grosse vis abimée...
Aujourd'hui c'est ouvert, partir en courant faire l'achat du tournevis ad hoc
Aujourd'hui c'est ouvert, partir en courant faire l'achat du tournevis ad hoc
- LegauloisSanglier
- Nombre de messages : 962
Age : 80
Localisation : Vallée de la dordogne 46
Date d'inscription : 03/04/2013
Re: MERKEL 117 E
Jeu 28 Déc 2017 - 18:11
JRG a écrit:Achète occasion MERKEL 117 avec tête de grosse vis abimée...
Aujourd'hui c'est ouvert, partir en courant faire l'achat du tournevis ad hoc
Et oui attention aux tournevis, si on veut démonter ses fusils il faut en avoir toute une panoplie qui s'adapte parfaitement aux vis en question, surtout que les fentes sont souvent assez fines et de toutes dimensions, comme je le dis souvent en voyant certaines armes en photo avec des vis massacrées par des tournevis de forgeron.
- marcou13014Perdreau
- Nombre de messages : 24
Age : 67
Localisation : Marseille
Date d'inscription : 29/04/2017
Re: MERKEL 117 E
Ven 5 Jan 2018 - 22:11
Bonjour,
J'ai déposé toutes les vis et pontet, la crosse est libre mais ne veut toujours pas sortir c'est un truc de ouf décidemment quand cela veut pas aller il faut pas insister.
merci encore pour votre aide.
Marcou
J'ai déposé toutes les vis et pontet, la crosse est libre mais ne veut toujours pas sortir c'est un truc de ouf décidemment quand cela veut pas aller il faut pas insister.
merci encore pour votre aide.
Marcou
- SgarababiBécasse
- Nombre de messages : 224
Age : 72
Localisation : Roquebrune Cap-Martin
Date d'inscription : 03/04/2016
Re: MERKEL 117 E
Sam 6 Jan 2018 - 8:53
Bonjour,
si vous avez bien démonté les deux vis en avant de la détente qui retiennent son mécanisme, vous devez obligatoirement désolidariser la crosse en faisant eu peu jouer l'ensemble. Le contraire est impossible, je viens de renouveler l'expérience une nouvelle fois et je confirme ce que j'ai écrit dans l'autre post. Justement, il faut insister et on y arrive...
Cordialement.
si vous avez bien démonté les deux vis en avant de la détente qui retiennent son mécanisme, vous devez obligatoirement désolidariser la crosse en faisant eu peu jouer l'ensemble. Le contraire est impossible, je viens de renouveler l'expérience une nouvelle fois et je confirme ce que j'ai écrit dans l'autre post. Justement, il faut insister et on y arrive...
Cordialement.
- hunter79Perdreau
- Nombre de messages : 10
Age : 69
Localisation : SAINTE OUENNE
Date d'inscription : 14/04/2018
Re: MERKEL 117 E
Mar 12 Oct 2021 - 15:59
Bonjour,
Je confirme les consignes de Sgarababi concernant le démontage. C'est la liaison avec la sureté qui bloque le démontage. je suis par contre bloqué dans la phase de remontage de l'ensemble!!!
Je confirme les consignes de Sgarababi concernant le démontage. C'est la liaison avec la sureté qui bloque le démontage. je suis par contre bloqué dans la phase de remontage de l'ensemble!!!
- horace2002Cerf10 000 Messages
- Nombre de messages : 11332
Age : 66
Localisation : Belgique-Région wallonne
Date d'inscription : 13/10/2011
Re: MERKEL 117 E
Mar 12 Oct 2021 - 16:45
hunter79 a écrit:Bonjour,
Je confirme les consignes de Sgarababi concernant le démontage. C'est la liaison avec la sureté qui bloque le démontage. je suis par contre bloqué dans la phase de remontage de l'ensemble!!!
Faut jouer un peu avec l'ensemble et surtout bien repositionner la tige de sureté dans son encoche dans l'emplacement prévu du poussoir avant de replaquer la partie du dessous tenue par les 2 fameuses vis à fine entaille.
- hunter79Perdreau
- Nombre de messages : 10
Age : 69
Localisation : SAINTE OUENNE
Date d'inscription : 14/04/2018
Re: MERKEL 117 E
Mar 12 Oct 2021 - 19:21
Merci Horace, mais je suis dessus depuis 2 jours et je me retrouve systématiquement avec l'ensemble coincé. Je ne comprend pas la fonction des 2 petits ressorts coudés sur la plaque des queues de détentes.
- horace2002Cerf10 000 Messages
- Nombre de messages : 11332
Age : 66
Localisation : Belgique-Région wallonne
Date d'inscription : 13/10/2011
Re: MERKEL 117 E
Mar 12 Oct 2021 - 19:46
hunter79 a écrit:Merci Horace, mais je suis dessus depuis 2 jours et je me retrouve systématiquement avec l'ensemble coincé. Je ne comprend pas la fonction des 2 petits ressorts coudés sur la plaque des queues de détentes.
Je vais redémonter le mien demain si j'ai le temps pour examiner de plus près.
Je l'avais démonté il y a quelques mois et j'avais "chipoté" un peu aussi quelques minutes pour le remonter mais je ne me souviens plus exactement de la bonne manipulation; si mes souvenirs sont bons j'avais été un peu emmerdé avec la tige de sureté.
A voir...
- hunter79Perdreau
- Nombre de messages : 10
Age : 69
Localisation : SAINTE OUENNE
Date d'inscription : 14/04/2018
Re: MERKEL 117 E
Mar 12 Oct 2021 - 20:04
Merci d'avance !!
- horace2002Cerf10 000 Messages
- Nombre de messages : 11332
Age : 66
Localisation : Belgique-Région wallonne
Date d'inscription : 13/10/2011
Re: MERKEL 117 E
Mer 13 Oct 2021 - 11:30
- horace2002Cerf10 000 Messages
- Nombre de messages : 11332
Age : 66
Localisation : Belgique-Région wallonne
Date d'inscription : 13/10/2011
Re: MERKEL 117 E
Mer 13 Oct 2021 - 11:31
Si c'est ceux là, ils servent à bloquer les détentes quand la sécurité est enclenchée.
- horace2002Cerf10 000 Messages
- Nombre de messages : 11332
Age : 66
Localisation : Belgique-Région wallonne
Date d'inscription : 13/10/2011
Re: MERKEL 117 E
Mer 13 Oct 2021 - 11:38
J'ai aussi galéré 3 ou 4 minutes pour remonter l'ensemble.

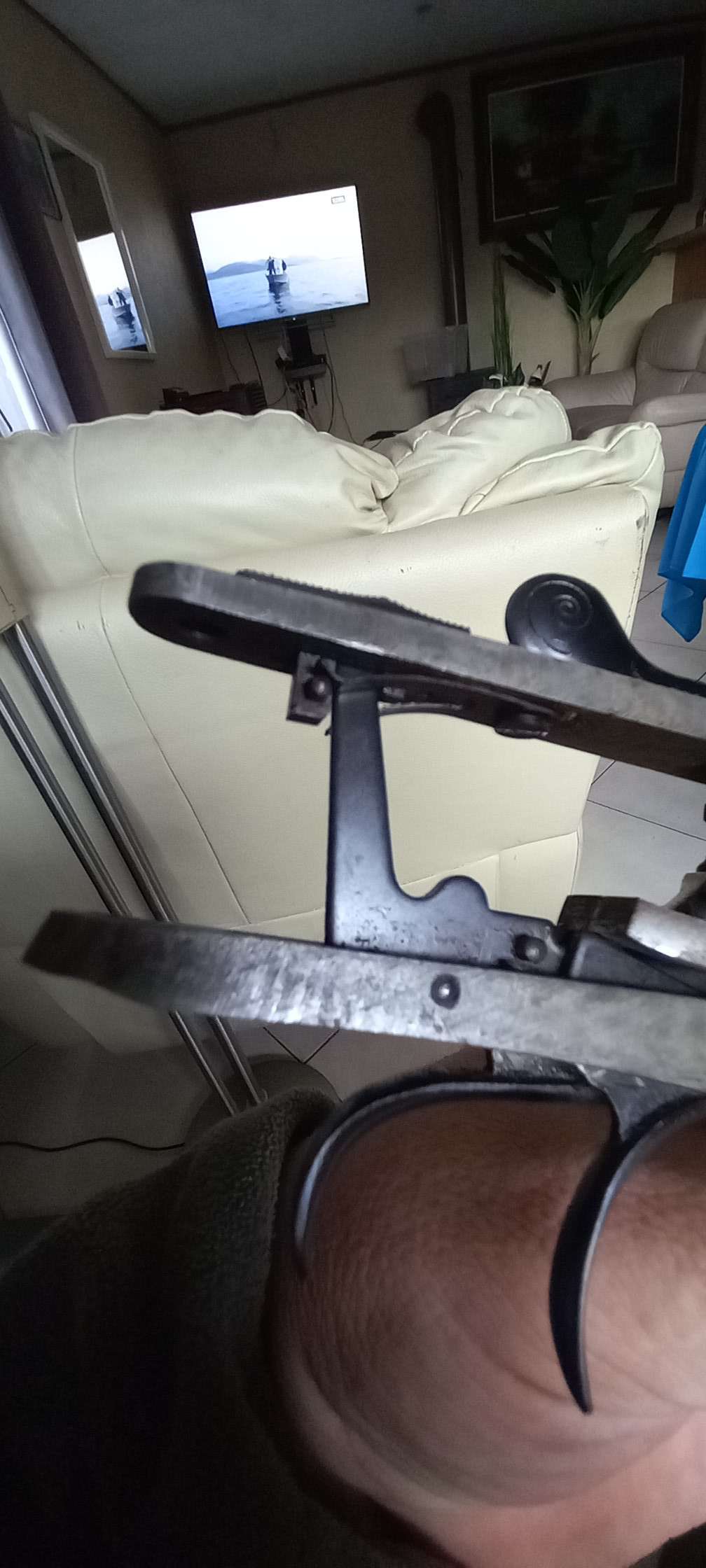

En fait, moi ce qui me gêne c'est la tige verticale qui relie le poussoir de sécurité avec les détentes.
Il faut qu'il soit bien introduit dans le trou de la crosse prévu à cet effet et surtout qu'il vienne bien se bloquer dans l'emplacement du poussoir comme ceci :
le trou de la crosse et l'emplacement où la tige doit venir correctement :

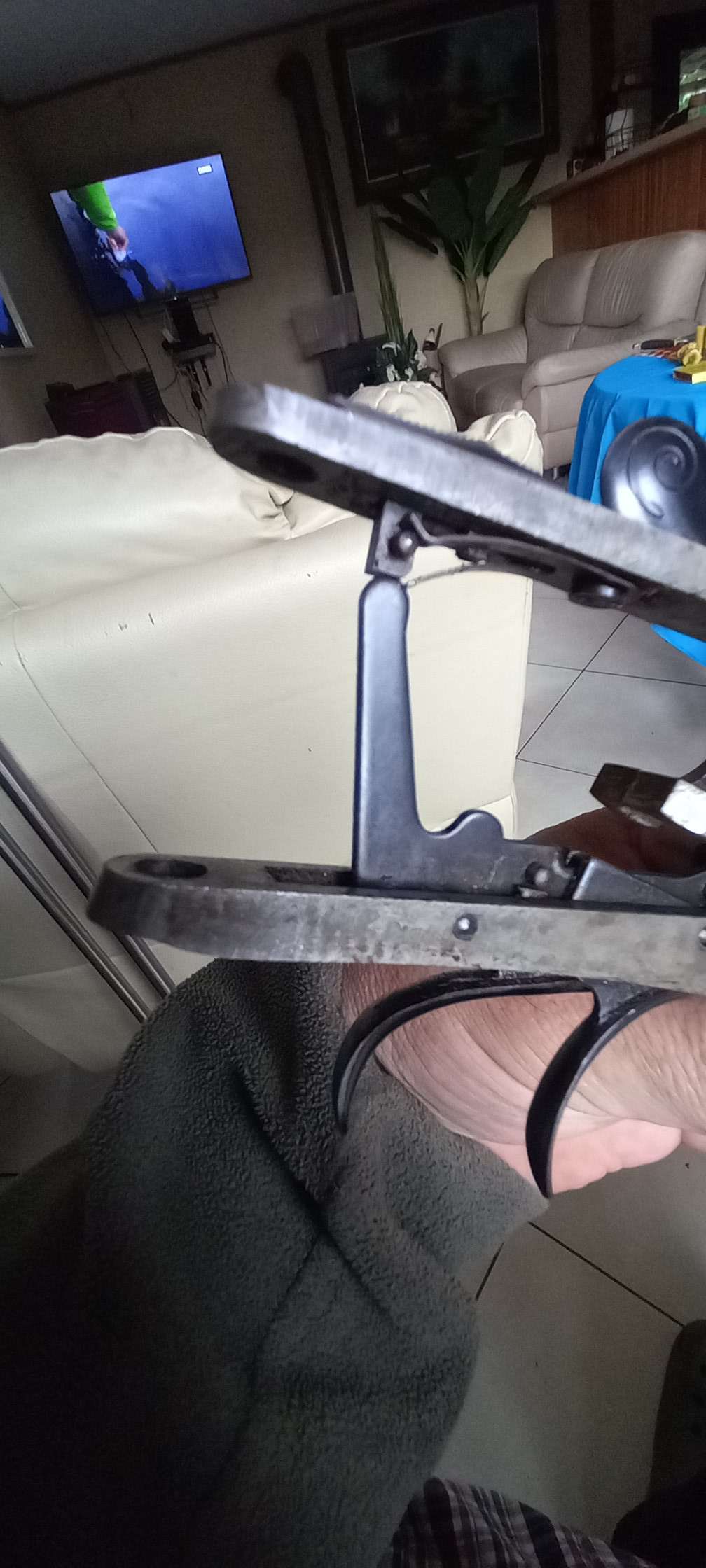

Et pas comme ceci, sinon c'est ça qui te bloque je crois
En fait, moi ce qui me gêne c'est la tige verticale qui relie le poussoir de sécurité avec les détentes.
Il faut qu'il soit bien introduit dans le trou de la crosse prévu à cet effet et surtout qu'il vienne bien se bloquer dans l'emplacement du poussoir comme ceci :
le trou de la crosse et l'emplacement où la tige doit venir correctement :
Et pas comme ceci, sinon c'est ça qui te bloque je crois
- horace2002Cerf10 000 Messages
- Nombre de messages : 11332
Age : 66
Localisation : Belgique-Région wallonne
Date d'inscription : 13/10/2011
Re: MERKEL 117 E
Mer 13 Oct 2021 - 11:44
- hunter79Perdreau
- Nombre de messages : 10
Age : 69
Localisation : SAINTE OUENNE
Date d'inscription : 14/04/2018
Re: MERKEL 117 E
Mer 13 Oct 2021 - 13:16
Merci beaucoup pour ces supers photos. j'aimerai t'envoyer les photos des ressorts en question, mais je dois avouer que je n'ai pas trouvé comment faire sur ce site. je vais creuser un peu.
je vais déjà pouvoir faire une vérification de ce que j'ai remonté.
Merci encore
je vais déjà pouvoir faire une vérification de ce que j'ai remonté.
Merci encore
